Fundamentplan

Lesezeit: 2 min.
Erstellt am: 15.01.2019

Tipps zur Vorbereitung der Stellfläche und des Fundamentes von Geräte- und Gartenhäusern

Der sorgfältig vorbereitete Untergrund ist eine Voraussetzung für die Passgenauigkeit beim Zusammenfügen der Bauteile. Wer hier Fehler macht, bekommt leicht Schwierigkeiten beim Aufbau, die zu Lasten der Stabilität und der Optik führen können. Bitte beachten Sie darum sorgfältig die nachfolgenden Ausführungen.

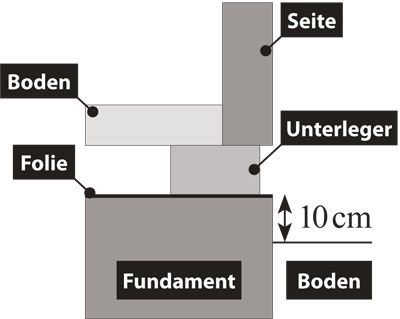

Schnittfundament

Die Unterleger müssen zu einem rechtwinkligen Viereck verlegt werden. Jeder Unterleger ist fest mit dem Fundament zu verbinden. Dies dient der Windsicherung. Die Verpackungsfolie Ihres neuen Hauses schneiden Sie in ca. 65 mm breite Streifen und legen diese unter die Unterleger als Schutz gegen aufsteigende Feuchtigkeit.

Tipps zur Fundamenterstellung von Carports, Pavillons und Terrassenüberdachungen

Die stabilste Art einen Pfosten zu befestigen ist das Einbetonieren mit Hilfe eines entsprechenden Ankers. H-Pfostenanker bieten Pfeilern von Carports, Pavillons und Terrassenüberdachungen nicht nur festen Halt. Indem sie einen Abstand zum feuchten Boden herstellen, schützen sie das Holz. Denn bei direktem Erdkontakt ist das Holz immer der Gefahr der Fäulnis ausgesetzt.

Ursache für Fäulnis können folgende Faktoren sein:

  • Nasse Böden mit schlechter Drainage
  • Saurer Boden
  • Rindenmulch mit hohen Säureanteilen

Fundamenterstellung mit H-Pfostenankern

1. Gruben für Pfosten ausheben

Fundament ausheben

Graben Sie das Fundamentloch mindestens 80 cm tief (Frostgrenze).

2. Fixierung der Pfostenträger

H-Anker Positionieren

Nun wird der H-Pfostenanker mit angebrachtem Pfosten ins Fundamentloch gehängt und mit Latten provisorisch fixiert.

3. Carport, Pavillon oder Terrassenüberdachung aufstellen

Vorbohren

Stellen Sie die Pfosten in die Pfostenträger. Um die Pfosten mit den Trägern zu verschrauben zu können, werden die Pfosten durchbohrt.

Maschinenschraube einschlagen

Eine Maschinenschraube vorsichtig durch die Öffnung des Pfostenankers in das Holz einschlagen, bis sie auf der anderen Seite wieder austritt.

Maschinenschraube fixieren

Die Schrauben mit den Muttern fixieren.

4. Carport, Pavillon oder Terrassenüberdachung ausrichten

Pfosten ausrichten

 Jetzt haben Sie die Möglichkeit mit einer Wasserwaage und einem Maßband die Anlage auf Abstand, Lotrichtigkeit und fortlaufende Höhe zu prüfen und ggf. zu korrigieren. Die Pfostenträger können durch die Lage auf dem Brett in ihrer eigenen Lage noch verändert werden.

5. Pfostenanker Betonieren

Loch mit Beton füllen

Das Zubetonieren der Fundamente ist der letzte Arbeitsgang. Beton in das ausgehobene Loch füllen. Der Pfostenanker bleibt weiterhin mit der Leiste fixiert. Danach den Beton glatt streichen. Die Verstrebungen können entfernt werden, nachdem der Beton ausgehärtet ist.

Bitte lesen Sie vor dem weiteren Aufbau die Aufbauanleitung, die Ihrer Lieferung beiliegt, vollständig durch. Die Zeichnungen in der Aufbauanleitung sind nicht originalgetreu, sie dienen lediglich zur Veranschaulichung.

Achten Sie darauf, ob die Schrauben von innen oder von außen eingeschraubt werden sollen. Schrauben, die man nicht von außen sieht, schenken Ihrem Carport, Ihrem Pavillon oder Ihrer Terrassenüberdachung ein besseres Aussehen.

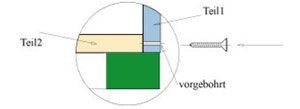

Holz ist manchmal ein recht eigenwilliger Werkstoff, darum sollte jede Schraubverbindung im ersten Teil vorgebohrt werden (siehe Skizze): Das Holz kann sonst leicht der Länge nach einreißen und absplittern.

Holz vorbohren
